網板式機械格柵除污機是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理、自來水行業，同時也可作為紡織、食品加工等行業廢水處理工藝中的前級篩分設備。該設備是我公司在引進國外先進產品的基礎上，自主開發研制的固液分離專用設備之一，已在多個污水廠投產運行，填補了國內的空白。
一、工作原理
網板式機械格柵是一種由不銹鋼攔污網裝配成的回轉式清污機，在電機減速機的驅動下，攔污網進行逆水流方向的旋轉運動，以連續清除污水中的細小漂浮物。攔污網運轉到設備的卸料口時，大部分固體物質靠重力落下，另一部分則依靠清潔轉刷的清掃干凈，確保污物不會進入網后。設備可保證柵渣的收集和輸送，并保證過水面積和流量均滿足設計要求。
減速電機驅動鏈輪轉動，鏈輪帶動網板連續回轉，污水從進水口進入格柵，經網板過濾，濾后水流向網板外側，污物被截留在同板內表面，隨著網板連續回轉帶至頂部；反沖洗系統沖洗洗板外側，在沖洗水作用下污物被沖洗到收渣槽，并隨著沖洗水一起流出排污口。
二、主要結構及特點

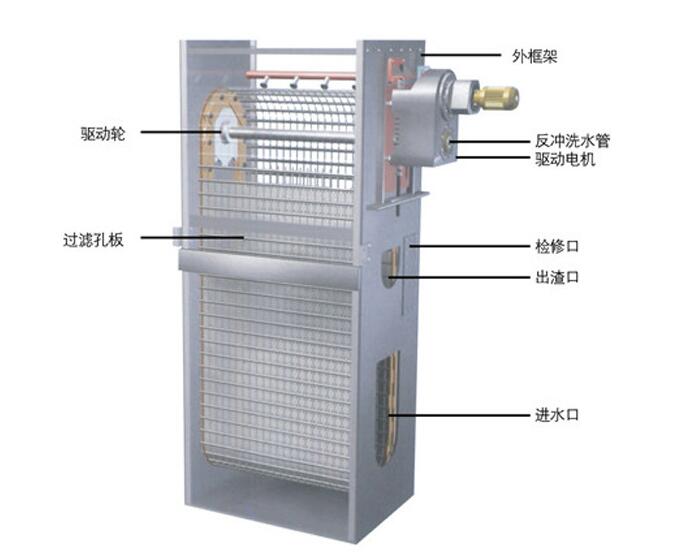

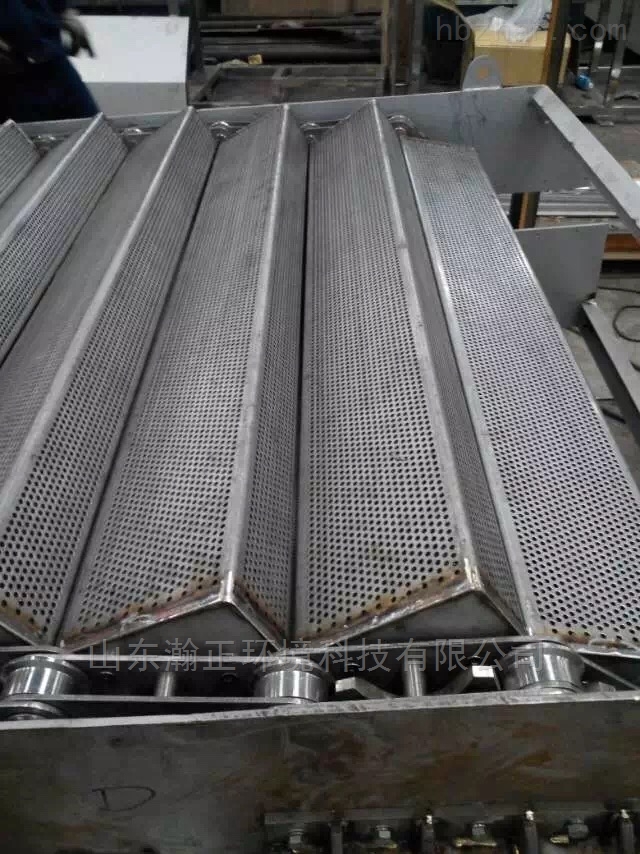

網板式機械格柵主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統及電控系統等主要部件組成。驅動電機安裝在機架正向的主軸上，兩側網板在傳動鏈條的帶動下，自下而上將其長度范圍內截留的污物向上提取，抵達上部時，通過鏈輪的轉向功能，在頂置的沖洗裝置的沖洗水作用下，自動完成卸污工作，渣水排入兩側網板之間的集渣槽后自流排出機外。
除污機的驅動裝置位于機架上部，為軸裝式減速機。在機架前后二側設置了螺旋式調節裝置，調整傳動鏈條緊松。
該設備機架為不銹鋼板材與型鋼組裝、焊接成的一整體式長方體剛性結構。機架下部迎水端開有一個進水洞口，機架的前后壁板上設有導軌，其上部還設有一內部集渣槽，并延伸至機外。機架安裝于格柵井的，機架的兩側與格柵井之間的間隙為格柵濾后出水的通道。在機架的迎水端兩側布置了導流擋板，其在導流的同時，可防止漂浮垃圾通過。
三、主要用途與適用范圍
設備適用于固液分離工藝中，可廣泛應用于市政污水如新建、改造、水質升級、技術改造、更新?lián)Q代的污水處理廠的預處理工藝和再生水深度處理工藝；工業污水如紡織、造紙等工藝及之淶水預處理工藝。同時，該設備是一種將攔污和除污結合于一體的高效細格柵除污設備。適用于大、中、小型泵站作為精細格柵，攔截、清除水中的漂浮物，如：雜草、紙片、煙頭、瓜子、纖維、毛發等，該機型具有很高的污物捕獲率，可后續處理工藝的有效實施。

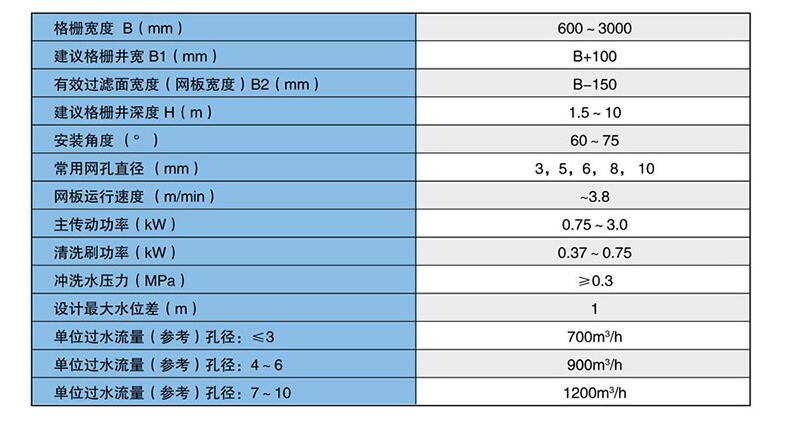

設備選型及主要參數如下：
|
?
