一、工藝原理 高效磁混凝斜管沉淀池利用了磁沉淀水體凈化技術，通過向原水中投加適量混凝劑、磁種、助凝劑等，使污染物快速絮凝，同時磁種大幅提高絮體的質量，加快了絮體沉降速度，提高了沉淀池的表面負荷，縮短了水力停留時間，提高了處理效率及出水水質標準。其出水效果良好，對于SS、TP、COD、BOD等都有較好的去除效果。 全套設備包括混凝反應系統、加藥系統、磁分離系統及污泥脫水系統，污水首先進入混凝反應池，池內投加混凝劑，自流進入磁粉反應池，池內投加磁粉，充分反應后進入絮凝反應池，池內投加絮凝劑，在框式攪拌機充分?jǐn)嚢杌旌虾螅纬纱髩K礬花絮體，排入中心沉淀池，迅速完成固液分離，污泥沉入池底，池底配套不銹鋼刮泥機，上部清水排出池外，底泥一部分回流磁粉反應池，進行二次反應，一部分進入磁粉回收機進行磁泥分離，污泥經脫水后，以泥餅形式外運處置。
高效磁混凝沉淀系統是在常規混凝、絮凝的過程中，投加水處理配套的磁粉，粉末狀的磁粉與混凝過程中的絮體結 合，形成以磁粉為凝結核的穩定絮體，由于磁粉的比重是水比重的5.3倍，使結合有磁粉的絮體比重迅速提高，此種絮體自流進沉淀池后，幾分鐘內即可實現快速沉降，沉降速度可達每小時40米，是常規混凝沉淀的20倍，同時此過程使混凝絮凝反應的架橋、吸附、撲捉能力得到進一步提升，強化了處理效果，使磁混凝沉淀系統升級。 二、技術優勢 1、水力停留時間短，設備體積小，集成度高，占地面積小；

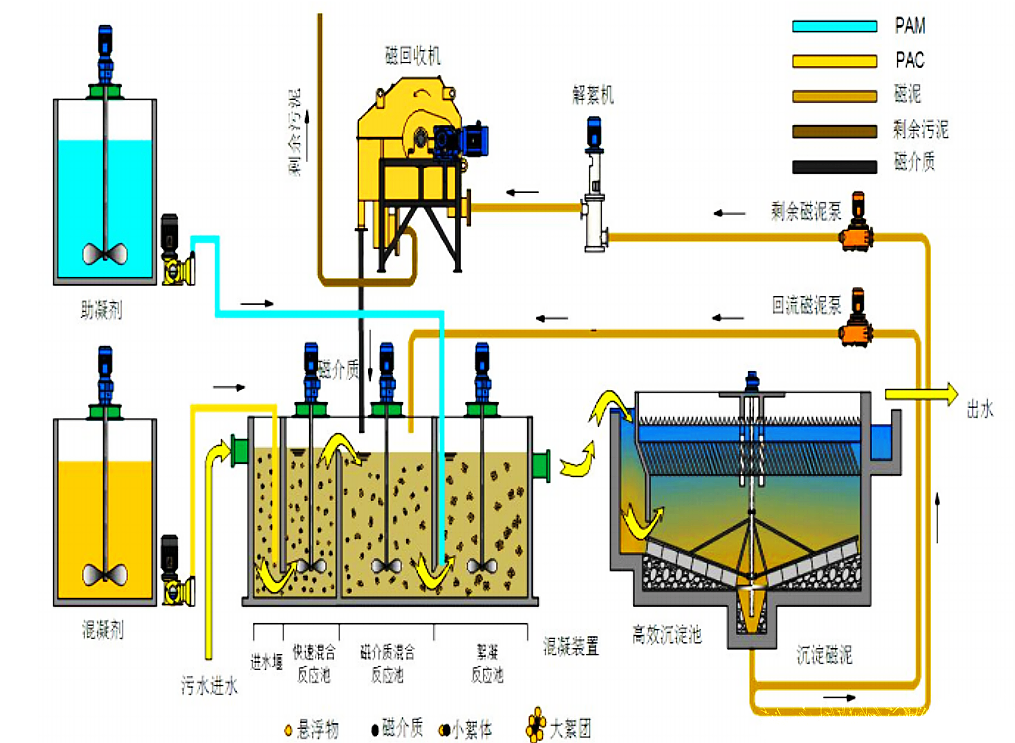

2、可模塊化生產及組裝，外部箱體集裝箱化，便于運輸及轉移； 3、沉降速度能達到40m/h； 4、表面負荷能達到20m3/m2*h; 5、一次性投入成本低，比傳統沉淀池節省藥劑20%； 6、整機故障率低，運營成本低。 三、應用領域 1、河湖流域性水體治理與修復； 2、黑臭水體治理與修復； 3、城鎮污水處理廠提標改造及擴容； 4、工業廢水深度除磷； 5、水污染事件應急工程。 四、工藝流程
（1）混合池 混合池分為三個池子，分別為快速混合池H1、磁介質混合池H2及絮凝反應池H3。H1用以投加PAC等絮凝劑，并利用快速攪拌使之與進水快速混合，攪拌機轉速一般為150r/min。H2用于磁粉回收、磁粉投加和水磁混合，利用快速攪拌使磁粉與前端混凝的進水快速混合，攪拌機轉速一般為100r/min。H3用于絮凝劑的投加混合，更好的帶動磁粉及水中不溶性物質的沉降。該池應使用慢速攪拌，轉速一般設為30-60r/min，快速攪拌會擊碎絮凝體導致絮凝失敗。 （2）沉淀池 沉淀池選擇斜管沉淀池，且配套大功率不銹鋼中心傳動刮泥機。混合水體的平穩沉降出水池，磁混沉淀回流，上清液從出水槽平穩流出。池底刮泥機防止底部磁粉、底泥沉積，方便更好的回流。 （3）回流排泥系統 磁混凝技術中回流和排泥是兩個非常重要的過程，回流主要目的是磁粉的回流利用，同時維持池體內部泥量的均衡，回流比一般為進水量的6%~15%，回流比隨進水量的增大可適當增大。排泥泵對應于自控圖上的剩余污泥泵，作用是在特定時間中排除多余的泥量，維持池內正常的固體負荷。排泥比通常為進水量的2%，具體視進出水SS或者SV30判斷是否需要排泥。一般回流和排泥都會安排兩套，一套進行備用。 （4）加藥系統 混凝劑（除磷劑）：一般采用PAC、PAFC等藥劑，有研究表明PAC投加量為 20-30mg/L 的情況下，對濁度、總磷的去除率可以達到90%以上，但實際運行中，根據前端總磷的去除情況需要調整PAC投加量到30-50mg/L，可以根據實際情況去調整。 磁粉：隨著磁粉顆粒的增大，比表面積迅速減小，磁粉與污染物的接觸面積隨之降低。磁粉的比重遠大于水,大顆粒的磁粉極易迅速下沉。為了獲得高的磁粉絮凝率,磁粉粒徑應不超過10μm。另外加入的磁粉部分自行沉淀,大部分被絮凝成大絮團而沉淀。當磁粉加入量較少時,磁粉絮凝率高,隨著磁粉加入量的增多,磁粉絮凝率逐漸降低。這是因?yàn)?當磁粉加入量較少時,磁粉周圍存在著大量的其它懸浮物,磁粉與其碰撞、吸附和凝聚的機會很多,加入的磁粉大部分與污染物凝聚成大絮團,磁粉絮凝率高。但是,隨著磁粉加入量的增多,磁粉周圍除了存在著其它懸浮物外,還存在著相當數量的磁粉,這時,磁粉與磁粉相互碰撞凝聚而沉淀的機會增多,磁粉絮凝率降低。磁粉加入量越多,磁粉之間相互碰撞凝聚的機會越多,磁粉絮凝率越低。所以,合適的加入量要視污染物濃度而定（可以觀察形成的絮體來參考投加量）,否則要么太少以致絮團的磁性達不到要求,要么太多而浪費磁種。試運行啟動的時候可以按照80-100mg/L 的量進行投加試驗，后續持續運行的時候可以根據每天的水量和運行情況進行投加。 絮凝劑（PAM）：其中PAM有幾種，一般因?yàn)門P 在水中是以有機磷與無機磷的形態存在，而無機磷是以磷酸鹽的結構存在并帶負電荷，所以采用陽離子PAM應用于磁混凝中比較常見。絮凝劑的投加量也是通過觀察絮體來進行確定，增加絮凝劑加入量并未能提高磁粉絮凝率,過量還會導致絮凝失敗。根據混凝劑作用機理,加入聚合氯化鐵主要是通過改變膠體或懸浮顆粒的表面性質,使膠體或懸浮顆粒之間的吸引能大于排斥能而促進凝聚的,而加入聚丙烯酰胺主要是通過架橋作用使膠體或懸浮顆粒連接起來而聚沉的。目前城市污水處理廠中PAM 的投加量一般為0.5-1mg/L，調試期間可以按照這個投加量進行試驗出最適合的配比。 （5）磁粉回收設備：磁分離機、高剪機 目前應用比較多的磁分離機是轉鼓型的，磁分離機利用永磁磁系所產生的磁力，將給料中的磁性磁種顆粒吸附到圓筒表面上，并隨圓筒一起旋轉，待脫離磁場作用后在刮板或沖洗水作用下回收磁種，而非磁性物料從污泥排出口排出，從而完成磁介質的回收。現階段回收設備已經比較成熟，回收率可以達到98%以上。
|
?
